2、输出电流：1.0~4.5A
3、控制功能：脉冲+方向
4、细分：200~25600
5、控制信号接口电平：5~24VDC
6、机械尺寸：76*112*34mm
7、可根据客户要求定制功能
15920081001
选型指南
|
型号 Mode |
两相步进丝瓜视频下载APP色板SD-545R |
|
输入电压 Power Supply |
18~80VDC |
|
输出电流 Output current |
1.0~4.5A |
|
控制功能 Control Modes |
脉冲+方向 |
|
细分 Subdivisions |
200~25600 |
|
控制信号接口电平 Control Signal Voltage |
5-24VDC |
|
机械尺寸 Domensions |
76*112*34mm |
可定制型号
|
型号Model |
功能说明 Function description |
|
SD-545R |
脉冲+方向（SW9状态ON为双脉冲） |
|
SD-545RV |
IO控制 电位器调速 |
|
SD-545S |
脉冲+方向（SW9状态ON为双脉冲）报警输出 |
|
SD-545SC |
IO控制（SW9状态ON为双脉冲）报警输出 |
|
SD-545SB |
脉冲+方向（SW9状态ON为双脉冲）报警输出 刹车控制 |
★B：刹车控制；★C：IO控制；★V：电位器调速；★S：报警输出
运行模式设定
|
不含IO控制功能的型号 |
|||
|
功能 |
开关 |
状态 |
结果 |
|
单双脉冲设置 |
SW9 |
OFF |
单脉冲 |
|
ON |
双脉冲 |
||
|
空闲电流设置 |
SW10 |
OFF |
半流 |
|
ON |
全流 |
||
★丝瓜视频下载APP色板运行电流，在马达停转时刻自动减少，SW10设定空闲电流为运行电流的50%或100%，
当需要一个高力矩时，设为全流。为减少丝瓜成品人视频和丝瓜视频下载APP色板的热量，推荐将空闲电流在允许的情况下尽可能降低。
|
含IO控制功能的型号 |
||
|
运行模式 |
SW9 |
SW10 |
|
单脉冲（默认） |
OFF |
OFF |
|
双脉冲 |
ON |
OFF |
|
受控运行 |
OFF |
ON |
|
持续运行 |
ON |
ON |
★IO控制模式时内置振荡器，拨码或开关量信号控制丝瓜成品人视频启停，可外接电位器或电压调速。丝瓜成品人视频默认自动半流。
报警代码
绿色LED为电源指示灯，丝瓜视频下载APP色板接通电源时，绿灯闪烁；切断丝瓜视频下载APP色板电源时，绿灯熄灭。
红色LED为故障指示灯，出现故障时，红灯周期性循环闪烁；故障清除后，红灯熄灭。丝瓜视频下载APP色板正常工作。
红灯闪烁次数代表不同的故障，具体关系如下：
|
LED灯状态 |
丝瓜视频下载APP色板状态 |
|
绿灯常亮 |
丝瓜成品人视频运行中 |
|
绿灯闪烁 |
丝瓜成品人视频空闲 |
|
1红+1绿 |
相位过流 |
|
2红+1绿 |
丝瓜成品人视频绕组开路 |
|
3红+1绿 |
丝瓜视频下载APP色板过压 |
|
4红+1绿 |
丝瓜视频下载APP色板欠压 |
|
5红+1绿 |
其他 |
|
标记符号 |
功能 |
注释 |
|
PWR ALM |
故障及电压指示灯 |
详见报警代码表 |
|
PUL+ |
脉冲/电平信号光电隔离正端 |
接信号、电源，均可驱动，输入电压范围5˜24V |
|
PUL- |
脉冲/电平信号光电隔离负端 |
下降沿有效，每当脉冲由高变低时丝瓜成品人视频走一步，脉冲宽度>2.5µs |
|
DIR+ |
方向信号光电隔离正端 |
接电源，输入电压范围+5v˜24v |
|
DIR- |
方向信号光电隔离负端 |
用于改变丝瓜成品人视频转向，脉冲宽度>2.5µs |
|
EN+ |
丝瓜成品人视频释放信号光电隔离正端 |
接信号、电源，均可驱动，输入电压范围5˜24V |
|
EN- |
丝瓜成品人视频释放信号光电隔离负端 |
有效（低电平）时关断丝瓜成品人视频线圈电流，丝瓜成品人视频处于自由状态 |
|
V+ |
电源正极 |
DC:18˜80V(注意不要接反) |
|
V- |
电源负极 |
|
|
ALM+ |
报警信号输出正端 |
红灯闪烁时，报警信号有效（输出光耦导通），ALM+接上拉电阻到输出电源正极，ALM-接输出电源负极，最大驱动电流10A |
|
ALM- |
报警信号输出负端 |
电流表工作电流设定（SW1~SW3）
峰值
SW1
SW2
SW3
SW4
4.5A
ON
ON
ON
ON
4.2A
OFF
ON
ON
ON
4.0A
ON
OFF
ON
ON
3.8A
OFF
OFF
ON
ON
3.5A
ON
ON
OFF
ON
3.2A
OFF
ON
OFF
ON
3.0A
ON
OFF
OFF
ON
2.8A
OFF
OFF
OFF
ON
2.5A
ON
ON
ON
OFF
2.3A
OFF
ON
ON
OFF
2.0A
ON
OFF
ON
OFF
1.8A
OFF
OFF
ON
OFF
1.5A
ON
ON
OFF
OFF
1.3A
OFF
ON
OFF
OFF
1.1A
ON
OFF
OFF
OFF
1.0A
OFF
OFF
OFF
OFF
丝瓜视频下载APP色板的峰值电流设置必须小于匹配丝瓜成品人视频的额定电流，否则可能会导致丝瓜成品人视频温升过高，影响丝瓜成品人视频使用寿命。
细分设定（SW5~SW8）
|
细分 |
SW5 |
SW6 |
SW7 |
SW8 |
|
200 |
ON |
ON |
ON |
ON |
|
400 |
OFF |
ON |
ON |
ON |
|
800 |
ON |
OFF |
ON |
ON |
|
1600 |
OFF |
OFF |
ON |
ON |
|
3200 |
ON |
ON |
OFF |
ON |
|
6400 |
OFF |
ON |
OFF |
ON |
|
12800 |
ON |
OFF |
OFF |
ON |
|
25600 |
OFF |
OFF |
OFF |
ON |
|
1000 |
ON |
ON |
ON |
OFF |
|
2000 |
OFF |
ON |
ON |
OFF |
|
4000 |
ON |
OFF |
ON |
OFF |
|
5000 |
OFF |
OFF |
ON |
OFF |
|
8000 |
ON |
ON |
OFF |
OFF |
|
10000 |
OFF |
ON |
OFF |
OFF |
|
20000 |
ON |
OFF |
OFF |
OFF |
|
25000 |
OFF |
OFF |
OFF |
OFF |

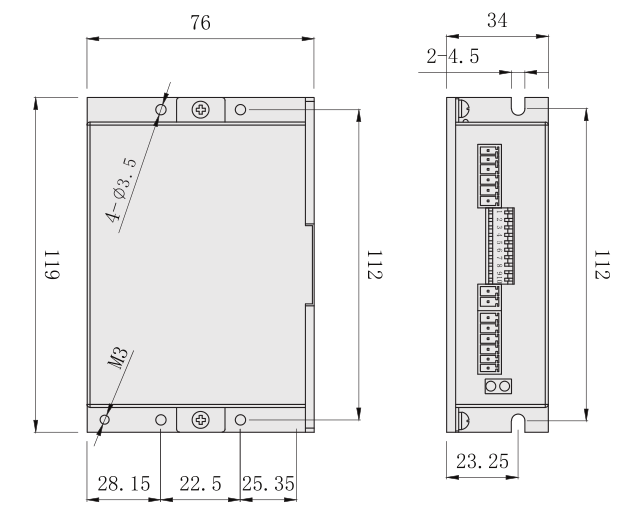

外形尺寸图（单位：mm）
IO控制模式时速度设定表
|
速度 |
SW5 |
SW6 |
SW7 |
SW8 |
|
5 |
ON |
ON |
ON |
ON |
|
10 |
OFF |
ON |
ON |
ON |
|
15 |
ON |
OFF |
ON |
ON |
|
30 |
OFF |
OFF |
ON |
ON |
|
60 |
ON |
ON |
OFF |
ON |
|
90 |
OFF |
ON |
OFF |
ON |
|
120 |
ON |
OFF |
OFF |
ON |
|
150 |
OFF |
OFF |
OFF |
ON |
|
180 |
ON |
ON |
ON |
OFF |
|
210 |
OFF |
ON |
ON |
OFF |
|
240 |
ON |
OFF |
ON |
OFF |
|
300 |
OFF |
OFF |
ON |
OFF |
|
400 |
ON |
ON |
OFF |
OFF |
|
500 |
OFF |
ON |
OFF |
OFF |
|
650 |
ON |
OFF |
OFF |
OFF |
|
800 |
OFF |
OFF |
OFF |
OFF |
